コンクリートは本来強いアルカリ性を持ち、内部の鉄筋表面に「不動皮膜」と呼ばれる保護膜を形成することで鉄筋の腐食を防いでいます。しかし年月とともに空気中の二酸化炭素と反応してアルカリ性が失われる「中性化」という現象が進行し、これが鉄筋腐食、ひいては基礎の耐久性低下につながります。
本記事では中性化のメカニズムから進行速度の考え方、フェノールフタレイン溶液を使った診断方法、断面修復工法や表面保護工法といった補修方法、そして予防策まで、基礎の長期的な健全性を守るために知っておきたい知識を専門的に解説します。

コンクリート中性化とは何か

コンクリート中性化とは、コンクリートが本来持つ強いアルカリ性（pH12〜13程度）が、空気中の二酸化炭素（CO2）と反応することで徐々に低下し、中性に近づいていく劣化現象です。中性化自体はコンクリートという材料の宿命とも言える自然な化学変化ですが、これが進行して鉄筋の位置まで達すると、鉄筋を保護していた不動皮膜が失われ、鉄筋の腐食が始まるという点が問題の本質です。

不動皮膜とは

不動皮膜とは、強アルカリ性の環境下で鉄筋の表面に自然に形成される、酸化被膜のような薄い保護層のことです。この皮膜が鉄筋を覆っている限り、鉄筋は水分や酸素に触れても腐食が進みにくい状態が保たれます。中性化によってコンクリートのpHが概ね11以下まで下がると、この不動皮膜が破壊され、鉄筋が腐食しやすい状態に変化します。

中性化が起こる化学反応

中性化は、コンクリート中の水酸化カルシウム（Ca(OH)2）が空気中の二酸化炭素と反応し、炭酸カルシウム（CaCO3）と水に変化する炭酸化反応によって起こります。この反応はコンクリート表面から徐々に内部へと進行していき、表面に近い部分ほど早く中性化が進み、内部に近づくほど時間がかかるという特徴があります。

中性化が引き起こす鉄筋腐食のリスク

中性化そのものはコンクリート躯体の強度を直接大きく低下させるものではありませんが、内部の鉄筋に達すると、鉄筋腐食という二次的な劣化を引き起こし、構造的な耐久性に深刻な影響を与えます。

鉄筋腐食のプロセス

中性化によって不動皮膜が失われた鉄筋は、コンクリート内部に侵入した水分・酸素・塩分（塩害がある場合）と反応し、酸化鉄（さび）を生成します。さびは元の鉄の体積より大きく膨張する性質があり、この膨張圧力がコンクリートを内側から押し広げ、ひび割れや剥落（コンクリートのかぶり部分が剥がれ落ちる現象）を引き起こします。

かぶり厚と腐食の関係

鉄筋表面からコンクリート表面までの距離を「かぶり厚」と呼びます。かぶり厚が薄いほど中性化が鉄筋まで到達する時間が短くなり、腐食リスクが高まります。基礎においては、土に接する部分でかぶり厚を厚めに取ることが設計上求められていますが、施工不良によりかぶり厚が不足しているケースも見られ、これが想定より早い鉄筋腐食の原因となることがあります。

進行した場合に見られる症状

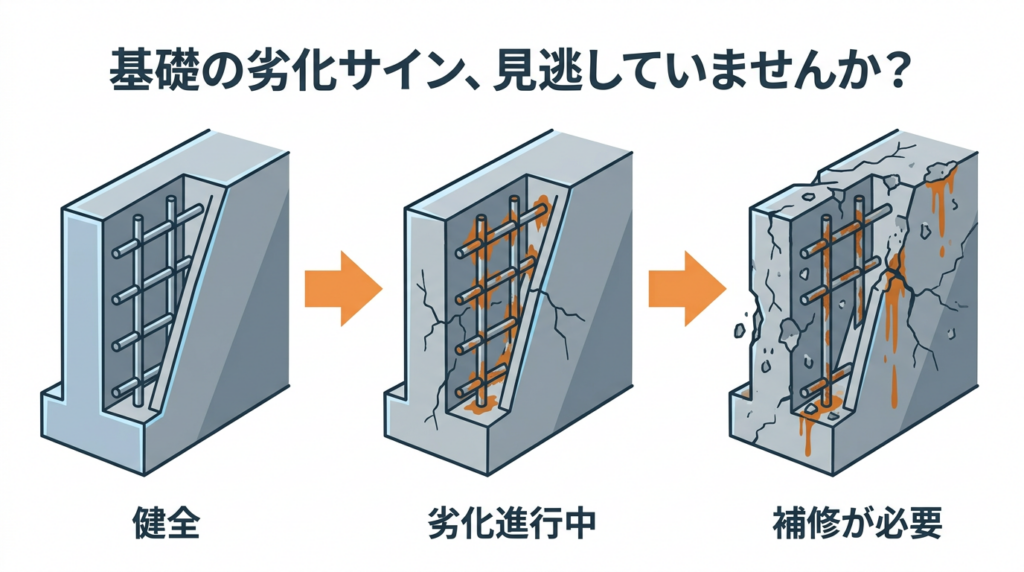

鉄筋腐食が進行すると、コンクリート表面に茶色いさび汁が浮き出る「さび汁」、ひび割れに沿ってコンクリートが膨張する「浮き」、そして最終的にコンクリートが剥がれ落ちる「剥落」といった症状が現れます。これらの症状が見られる場合、内部の鉄筋断面はすでに大きく欠損している可能性があり、早期の調査と補修が必要です。

• 表面にさび汁が見られる場合、内部の鉄筋腐食がかなり進行している可能性がある
• ひび割れに沿った「浮き」は、内部のさびの膨張圧力によるコンクリート剥離の前兆
• かぶり厚不足の施工不良があると、設計上の想定より早く中性化が鉄筋に達する
• 放置すると鉄筋の断面欠損が進み、基礎の構造耐力そのものが低下する

中性化の進行速度と中性化深さの考え方

中性化はコンクリート表面から内部に向かって時間とともに進行しますが、その進行速度は時間に比例するのではなく、時間の平方根に比例するという経験則が広く知られています。これを「中性化深さの√t則（ルートt則）」と呼びます。

√t則の基本的な考え方

√t則は、中性化深さがおおよそ経過年数の平方根に比例して進行するという考え方で、中性化深さ＝中性化速度係数×√（経過年数）という式で近似されます。これは、コンクリート表面付近で先に炭酸化反応が進み緻密な炭酸カルシウム層が形成されることで、内部への二酸化炭素の拡散速度が徐々に遅くなっていくためです。つまり中性化は最初の数年で比較的早く進み、年数が経つほど進行速度が緩やかになっていく傾向があります。

中性化速度に影響する要因

中性化の進行速度は、コンクリートの水セメント比（水とセメントの配合比率）、使用しているセメントの種類、コンクリートの密実さ（仕上げ・養生の良し悪し）、そして環境条件（湿度・温度・二酸化炭素濃度）によって大きく変わります。水セメント比が高い（水が多い）コンクリートほど内部に空隙が多くなり、二酸化炭素が侵入しやすいため中性化が早く進みます。また、適度な湿度がある環境（多湿すぎず乾燥しすぎない状態）で炭酸化反応が最も進みやすいことも知られています。

築年数と中性化深さの目安

一般的な目安として、品質の良い密実なコンクリートであれば中性化の進行は緩やかですが、水セメント比の高いコンクリートや施工品質に課題がある場合、築20〜30年程度で中性化深さがかぶり厚に近づき、鉄筋腐食のリスクが高まる時期に入ることがあります。建物の立地（湿度の高い地域、道路沿いで自動車排気の影響を受けやすい場所など）によっても進行に差が出るため、一律の年数で判断せず、実際に診断することが重要です。

中性化深さの簡易的なイメージ

√t則に基づくと、10年である程度進行した中性化深さに対して、40年経過時点での中性化深さはおおよそ2倍程度（√4=2）にしかならないという考え方になります。これは時間が経てば経つほど進行が急加速するわけではないことを示していますが、かぶり厚が薄い部分や施工不良がある部分では、この一般原則が当てはまらず急速に進行することもあるため、定期的な診断によって実測することが欠かせません。

中性化の診断方法

中性化の進行度を把握するための診断方法には、簡易的に行えるものから、コンクリートのコアを採取して詳細に調べるものまで、いくつかの手法があります。

フェノールフタレイン溶液による簡易診断

最も一般的で簡便な診断方法が、フェノールフタレイン溶液（1%エタノール溶液）を用いた呈色反応試験です。コンクリート表面を一部削り出すかコア・ドリルで穴を開けて新鮮な切断面を露出させ、その面にフェノールフタレイン溶液を噴霧します。アルカリ性が保たれている健全な部分は赤紫色に変色し、中性化が進んでいる部分は変色せず元の灰色のままになります。この変色の境界線までの深さを測定することで、中性化深さをミリメートル単位で把握できます。

ドリル法による測定

ドリル法は、コンクリート表面に小さな穴をドリルで開け、その削孔から出る粉末（コンクリート粉）にフェノールフタレイン溶液を反応させて中性化深さを推定する方法です。コア抜きに比べて構造への影響が小さく、複数箇所で簡易的に調査したい場合に適していますが、コア抜き法に比べると精度はやや劣ります。

コア抜き法による詳細診断

コア抜き法は、コンクリートから円柱状の供試体（コア）を実際に採取し、その断面にフェノールフタレイン溶液を噴霧して中性化深さを直接観察・測定する方法です。ドリル法よりも精度の高いデータが得られ、中性化深さの測定だけでなく、コンクリートの強度試験や中性化以外の劣化（塩害・凍害・アルカリシリカ反応など）の有無も同時に調査できる利点があります。ただし構造物に穴を開けるため、採取箇所や本数には配慮が必要です。

鉄筋腐食状況の確認

中性化深さの測定と並行して、鉄筋探査機（電磁波レーダーなど）を用いてかぶり厚や鉄筋の位置を確認し、必要に応じてコンクリートを一部除去（試験的な部分撤去）して鉄筋の腐食状況を目視で確認することもあります。さびの程度（表面的な変色か、断面欠損を伴う重度の腐食か）を直接確認することで、補修方法の選定における重要な判断材料になります。

診断方法	特徴	精度	構造物への影響
フェノールフタレイン簡易診断	溶液噴霧による呈色反応の目視確認	中程度	小さな削り出しが必要
ドリル法	小径の削孔粉で簡易測定、複数箇所で実施しやすい	やや簡易的	軽微
コア抜き法	円柱供試体を採取し断面で詳細測定・強度試験も可能	高い	比較的大きい（穴が残る）
鉄筋探査・部分撤去確認	かぶり厚確認、鉄筋腐食状況の目視確認	高い（直接確認）	部分的な撤去が必要

中性化の補修方法

中性化や鉄筋腐食が確認された場合、進行度や鉄筋の腐食状況に応じて適切な補修工法を選定する必要があります。軽度であれば表面保護工法、鉄筋腐食やコンクリート欠損が進んでいれば断面修復工法が必要になります。

表面保護工法（樹脂塗装）

表面保護工法は、中性化がまだ鉄筋に達していない、または達したばかりの初期段階で行う予防的・対症的な補修方法です。コンクリート表面に樹脂系の塗装材を塗布し、二酸化炭素や水分のコンクリート内部への侵入を抑制することで、中性化の進行を遅らせます。比較的低コストで施工でき、外観の補修と防水性の向上を同時に実現できる点がメリットです。

表面保護工法（ポリマーセメントモルタル）

ポリマーセメントモルタルは、セメントモルタルに合成樹脂を混合した材料で、通常のモルタルよりも付着性・防水性・ひび割れ追従性が高いという特徴があります。中性化が進んだコンクリート表面に薄く塗布することで、表面の保護と同時に軽微なひび割れの補修も行えます。樹脂塗装よりも厚みのある保護層を形成できるため、より耐久性を重視したい場合に選ばれます。

断面修復工法

断面修復工法は、鉄筋腐食が進み、コンクリートの剥落やひび割れが顕著になった部分に対して行う本格的な補修工法です。まず腐食した部分や脆弱化したコンクリートを除去し、露出した鉄筋のさびを除去（ケレン処理）してから防錆処理を施し、その上で断面修復用のポリマーセメントモルタルや専用の補修材を充填して断面を復元します。鉄筋の腐食度合いによっては、断面欠損が大きい鉄筋に新たな鉄筋を追加で結束する場合もあります。

電気化学的補修工法

電気化学的補修工法は、鉄筋に微弱な電流を流すことで腐食の進行を電気化学的に抑制する工法です。代表的な手法として「電気防食工法」（鉄筋に防食電流を流し続けることで腐食反応を抑える）や「脱塩工法」（塩害を伴う場合に塩化物イオンを電気的に除去する）があります。広範囲かつ長期間にわたって鉄筋腐食を抑制したい場合に有効ですが、専用設備の設置や維持管理が必要となり、断面修復工法と比較して高度な専門知識を要する補修方法です。

鉄筋腐食が著しい場合の補強

鉄筋の断面欠損が著しく、構造耐力の低下が懸念される場合には、断面修復だけでなく、炭素繊維シートや鋼板による外部からの補強、またはアラミド繊維シートの巻き付けなど、構造補強を併用することがあります。基礎の場合は、既存の基礎に新たな鉄筋コンクリートを増し打ちする「増し基礎工法」や、ベタ基礎への変更を含む大規模な補強が検討されることもあります。

補修工法	適用する進行度	主な特徴	費用目安（規模により変動）
表面保護工法（樹脂塗装）	中性化初期〜軽度	低コストで進行を抑制	1平方メートルあたり数千円程度
表面保護工法（ポリマーセメントモルタル）	軽度〜中程度	防水性・ひび割れ追従性が高い	1平方メートルあたり1万円前後
断面修復工法	鉄筋腐食・剥落あり	欠損部を除去し断面を復元	箇所数・規模により数万〜数十万円
電気化学的補修	広範囲の腐食・塩害併発	電気的に腐食を抑制、専門設備が必要	規模により大きく変動（高額になりやすい）

中性化を防ぐための予防策

中性化はコンクリートという材料の宿命的な劣化現象であるため完全に防ぐことは難しいですが、進行速度を遅らせ、鉄筋に達するまでの期間を大きく延ばすための対策は複数存在します。

コンクリート表面の塗装・防水処理

新築時または定期メンテナンスの際にコンクリート表面に塗装や防水処理を施すことで、二酸化炭素や水分の浸入を抑制し、中性化の進行を遅らせることができます。基礎の露出部分（土台に近い立ち上がり部分など）は風雨や紫外線の影響を受けやすいため、定期的な塗装の更新が効果的な予防策になります。

かぶり厚の確保

新築・増改築時においては、設計図書通りのかぶり厚を確実に確保する施工管理が最も基本的かつ重要な予防策です。かぶり厚が設計値より薄いと、想定よりも早く中性化が鉄筋に到達してしまうため、配筋検査の段階でスペーサーの設置状況やかぶり厚を確認することが欠かせません。基礎の土に接する部分では、建築基準法上もかぶり厚の最低値が規定されています。

水セメント比の管理

コンクリートを練る際の水セメント比を適切に管理し、必要以上に水を多く加えないことも、緻密で中性化しにくいコンクリートをつくる上で重要です。水セメント比が低いコンクリートは内部の空隙が少なく、二酸化炭素の侵入経路が限られるため、中性化の進行が遅くなります。

定期点検によるモニタリング

築年数が経過した基礎については、数年〜十年に一度程度の周期で中性化深さの簡易診断を実施し、進行状況をモニタリングすることが推奨されます。早期に中性化の進行を把握できれば、鉄筋腐食が始まる前に表面保護工法などの低コストな対策で進行を抑えることができ、結果的に大規模な断面修復工法を避けられる可能性が高まります。

• 新築・増改築時には設計通りのかぶり厚が確保されているか配筋検査で確認する
• 水セメント比の低い、密実なコンクリートを採用することで中性化の進行を遅らせる
• 基礎の露出部分は定期的に塗装・防水処理を更新し表面からの劣化を防ぐ
• 築20年を超えた基礎は中性化深さの簡易診断を一度受けておくと安心
• さび汁やひび割れ沿いの浮きが見られたら早めに専門家に診断を依頼する

中性化を放置するリスクと早期対応の重要性

中性化そのものは進行が比較的緩やかな現象であるため、初期段階では見た目の変化がほとんどなく放置されやすい劣化です。しかし鉄筋腐食まで進行すると、ひび割れの拡大やコンクリートの剥落という形で建物の耐久性に直接影響が及びます。

放置によるコストの増大

中性化が初期段階であれば、表面保護工法という比較的低コストな対策で進行を大きく遅らせることができます。一方、鉄筋腐食が進み断面欠損が大きくなってからの補修では、断面修復工法や構造補強が必要になり、対応にかかる費用は初期対応の数倍から十数倍に膨らむことも珍しくありません。「まだ大丈夫」という先送りが、結果的に大規模な工事と費用増大を招くことになります。

構造耐力への影響

基礎の鉄筋は、建物の自重や地震時の力を支える重要な構造部材です。中性化に伴う鉄筋腐食が進行し断面が欠損すると、基礎全体の構造耐力が低下し、最終的には不同沈下やひび割れの拡大、ひいては建物の傾きにつながるリスクもあります。基礎は普段目に見えない部分であるからこそ、定期的な診断によって状態を把握することが重要です。

コンクリート中性化は、空気中の二酸化炭素との反応によりコンクリートのアルカリ性が低下し、鉄筋を保護する不動皮膜が失われて鉄筋腐食を引き起こす劣化現象です。進行速度は時間の平方根に比例する「√t則」で近似され、水セメント比やかぶり厚、施工品質によって進行の速さが変わります。診断にはフェノールフタレイン溶液による簡易診断やコア抜き法があり、進行度に応じて表面保護工法（樹脂塗装・ポリマーセメントモルタル）、断面修復工法、電気化学的補修工法などを選定します。中性化は初期段階での発見・対応が費用面でも構造面でも最も効果的であり、定期的な点検とかぶり厚の確保が長期的な基礎の健全性を守る鍵となります。

よくある質問

Q. 中性化はどのくらいの期間で鉄筋に達しますか

コンクリートの品質やかぶり厚、環境条件によって大きく異なるため一概には言えませんが、密実で水セメント比の低いコンクリートであれば中性化の進行は緩やかで、数十年単位の時間を要することが一般的です。一方、施工品質に課題があったり、かぶり厚が不足している場合は、想定より早く鉄筋に達することがあるため、実際の診断による確認が重要です。

Q. ひび割れがなければ中性化の心配はないですか

中性化は表面的なひび割れの有無に関わらず、コンクリート内部で徐々に進行している可能性があります。ひび割れが見られない初期〜中期段階でも中性化自体は進んでいることが多いため、見た目に異常がなくても築年数が経過している場合は一度フェノールフタレイン溶液による簡易診断を受けておくと安心です。

Q. 表面保護工法だけで本当に進行を防げますか

表面保護工法は中性化の進行を「遅らせる」効果が中心であり、すでに進行した中性化を元に戻すものではありません。鉄筋に達する前の早い段階で施工することで、二酸化炭素や水分の侵入を抑え、結果的に鉄筋腐食の開始を大きく先延ばしにできます。すでに鉄筋腐食が始まっている場合は、断面修復工法などの併用が必要です。

Q. 中性化と塩害はどう違いますか

中性化は空気中の二酸化炭素によるアルカリ性の低下が原因の劣化現象であるのに対し、塩害は海岸付近や凍結防止剤が使われる環境などで塩化物イオンがコンクリート内部に侵入し、鉄筋の腐食を直接促進する現象です。両者は原因が異なりますが、いずれも最終的には鉄筋の不動皮膜を破壊し腐食を引き起こすという点で似た結果をもたらします。沿岸部の建物では中性化と塩害が同時に進行している場合もあるため、診断時には両方の可能性を確認することが望ましいです。

Q. 自分で中性化を確認する方法はありますか

市販のフェノールフタレイン溶液と、コンクリート表面を多少削れる工具があれば簡易的な確認は可能ですが、正確な中性化深さの測定や鉄筋腐食の状況把握には専門的な知識と機材が必要です。誤った判断による対応の遅れを避けるため、基礎の状態に不安がある場合は専門家による診断を依頼することを推奨します。

中性化対応のケーススタディ

実際の現場でどのように中性化への対応が進められるか、進行度の異なる3つのケースで紹介します。診断から補修方針の決定までの流れを把握する参考にしてください。

ケース1：築15年の住宅で中性化深さの簡易診断を実施

築15年の木造住宅で、基礎の外壁にヘアクラックが複数見られたことから、所有者が念のため基礎の状態を確認したいと相談したケースです。フェノールフタレイン溶液による簡易診断を実施した結果、中性化深さは10ミリメートル程度で、かぶり厚（設計値40ミリメートル程度）に対してまだ余裕がある状態でした。鉄筋腐食の兆候は見られなかったため、表面保護工法（樹脂塗装）による予防的な対策を実施し、今後10年ごとの定期診断を提案しました。

ケース2：築30年の基礎でさび汁とひび割れを発見

築30年の住宅で、基礎の立ち上がり部分に茶色いさび汁とひび割れが見つかったケースです。ドリル法による中性化深さの測定と、ひび割れ部分のコンクリートを一部除去して鉄筋の状態を確認したところ、中性化深さがかぶり厚を超え、鉄筋の表面に軽度から中程度のさびが発生していることが判明しました。腐食部分を除去してケレン処理と防錆処理を行った上で、断面修復工法によりポリマーセメントモルタルで断面を復元。仕上げに表面保護塗装を施し、再発防止策としました。

ケース3：沿岸部の建物で中性化と塩害が併発

海岸から近い立地にある築25年の建物で、複数箇所にひび割れと著しいさび汁が見られたケースです。調査の結果、中性化に加えて塩化物イオンの浸透による塩害も併発していることが判明し、鉄筋の腐食がかなり進行していました。範囲が広く断面修復だけでは長期的な再発が懸念されたため、断面修復工法に加えて、健全な部分には電気化学的な脱塩処理を併用する方針を採用。コストは大きくなりましたが、再劣化のリスクを大幅に抑える結果となりました。

中性化診断・補修を依頼する際の注意点

診断業者の選定

中性化の診断は、コンクリート構造の専門知識を持つ業者や技術者に依頼することが重要です。フェノールフタレイン溶液による簡易診断は比較的容易に実施できますが、測定結果の解釈や、かぶり厚との比較、鉄筋腐食リスクの評価には専門的な判断が求められます。診断結果だけでなく、今後の進行予測や推奨される対応の時期についても説明を受けるようにしましょう。

補修工法の見積り比較

断面修復工法や電気化学的補修工法は、施工範囲や使用する材料によって費用が大きく変動します。複数の業者から見積りを取り、施工範囲・使用材料・保証期間・アフターメンテナンスの内容を比較した上で判断することが望ましいです。

極端に安い見積りの場合、防錆処理や下地処理が簡略化されている可能性もあるため、工事内容の詳細を必ず確認してください。
